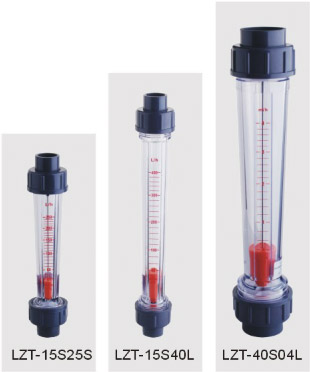

產品型號：LZT-15S、LZT-25S、LZT-40S、LZT-65S、LZT-100S塑料管流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對 型號、價格選型與樣本說明書手冊感興趣，請聯系我們?。?！
產品報價：
免費咨詢：0517-83309857
發郵件給我們：jsslyb@163.com
LZT-S塑料浮子流量計主要部件:錐管材料AS，浮子材料(ABS),插管連接(PVC),外螺紋連接尼龍(PA6),內螺紋連接尼龍(PA66)。
工作壓力: ≤0.6MPa
工作溫度 : 0-60℃
精確度: ±5%
型號 | 測量范圍 | 介質 | 備注 | |
LZT-15S06L | 6-60L/h |
水 |
不帶導桿 | |
LZT-15S10L | 10-100L/h | |||
LZT-15S16L | 16-160L/h | |||
LZT-15S25L | 25-250L/h | |||
LZT-15S40L | 40-400L/h | |||
LZT-15S60L | 60-600L/h | |||
LZT-25S06L | 60-600L/h | |||
LZT-25S10L | 0.1-1m3/h | |||
LZT-25S16L | 0.16-1.6m3/h | |||
LZT-25S25L | 0.25-2.5m3/h | |||
LZT-25S30L | 0.3-3m3/h | |||
LZT-40S04L | 0.4-4m3/h |
帶導桿 | ||
LZT-40S06L | 0.6-6m3/h | |||
LZT-50S04L | 0.4-4m3/h |
不帶導桿 | ||
LZT-50S06L | 0.6-6m3/h | |||
LZT-50S10L | 1-10m3/h | |||
LZT-50S16L | 1.6-16m3/h | 帶導桿 | ||
LZT-100 LZT-125 LZT-150 | S05L/F | 8-50m3/h |
法蘭連接，帶導桿 | |
S06L/F | 12-60m3/h | |||
S09L/F | 14-90m3/h | |||
S12L/F | 18-120m3/h | |||
S15L/F | 18-150m3/h | |||
S18L/F | 22-180m3/h | |||
S20L/F | 25-200m3/h | |||
型號 | 測量范圍 | 介質 | 備注 |
LZT-15S06S | 6-60L/h |
水 |
|
LZT-15S10S | 10-100L/h | ||
LZT-15S16S | 16-160L/h | ||
LZT-15S25S | 25-250L/h | ||
LZT-15S40S | 40-400L/h | ||
LZT-15S60S | 60-600L/h | ||
LZT-25S10S | 0.1-1m3/h | ||
LZT-25S16S | 0.16-1.6m3/h | ||
LZT-25S25S | 0.25-2.5m3/h | ||
LZT-25S30S | 0.3-3m3/h | ||
LZT-32S04S | 0.4-4m3/h | ||
LZT-32S06S | 0.6-6m3/h | ||
LZT-50S10S | 1-10m3/h | ||
LZT-50S16S | 1.6-16m3/h | ||
LZT-65S25S | 5-25m3/h | ||
LZT-65S40S | 8-40m3/h | ||
LZT-65S60S | 12-60m3/h | ||
LZT-80S25S/F | 5-25m3/h | 法蘭連接，帶導桿 | |
LZT-80S40S/F | 8-40m3/h | ||
LZT-80S60S/F | 12-60m3/h |

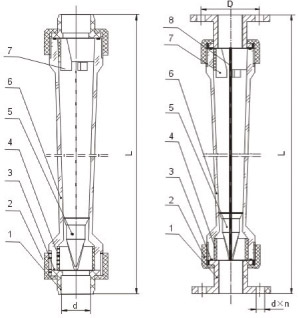

序號 | 名稱 | 材料 |
1 | 接管 | UPVC |
2 | 螺帽 | UPVC |
3 | “O”型密封圈 | 丁晴橡膠NBR |
4 | 下止檔 | UPVC |
5 | 浮子 | ABS包襯 |
6 | 錐管 | AS |
7 | 上止檔 | UPVC |
8 | 導桿 | 304/316 |
通徑 | 長管尺寸 | 短管尺寸 | 法蘭連接尺寸（PN1.0注塑法蘭） | |||||||
L | d | L | d | L | D | d×n | ||||
| 沉插 | 螺紋 | 沉插 | 螺紋 | 長管 | 短管 |
|
| ||
15 | 280 | φ20 | G1/2’’ | 200 | φ20 | G1/2’’ | 320 | 240 | 65 | 14×4 |
25 | 380 | φ32 | G3/4’’ | 226 | φ32 | G3/4’’ | 432 | 278 | 85 | 14×4 |
32 | — | — | — | 288 | φ40 | G1’’ | — | 351 | 100 | 18×4 |
40 | 417 | φ50 | G11/4’’ | — | — | — | 489 | — | 110 | 18×4 |
50 | 435 | φ63 | G11/2’’ | 341 | φ63 | G11/2’’ | 519 | 435 | 125 | 18×4 |
65 | — | — | — | 430 | φ75 | G2’’ | — | 522 | 145 | 18×4 |
80 | — | — | — | — | — | — | 540 | 160 | 18×8 | |
100 | — | — | — | — | — | — | 555 | 180 | 18×8 | |
125 | — | — | — | — | — | — | 555 | 210 | 18×8 | |
150 | — | — | — | — | — | — | 555 | 240 | 22×8 | |
1.LZT-XXSXXL:長管型
LZT-XXSXXS:短管型
2、連接方式:/F:法蘭型
/N:螺紋連接
/口:沉插
3、特殊要求:如要防腐型(導桿襯F46)再加后綴/F46
